سنسور مپ خودرو یا سنسور فشار منیفولد هوا (سنسورMAP) یکی از سنسورهای مورد استفاده در سیستم کنترل الکترونیکی موتورهای احتراق داخلی است. سنسور مپ که در مجرای ورودی هوای خودرو قرار میگیرد، وظیفه گزارش لحظهای اطلاعات فشار هوا به واحد کنترل الکترونیکی موتور یا همان (ECU) را بر عهده دارد. اطلاعات و دادههای گزارششده در جهت محاسبه تراکم هوا و تعیین سرعت جریان توده هوای موتور مورد استفاده قرار میگیرند و در واقع ECU خودرو با تکیه بر این دادهها، مقدار سوخت مورد نیاز برای احتراق کامل و مطلوب را مشخص میکند. سنسور MAP یا سنسور فشار مطلق منیفولد (سنسور MAP)، یکی از سنسورهای مورد استفاده در سیستم کنترل الکترونیکی موتور است که به صورت مستقیم به ECU خودرو متصل میشود. سنسور مپ در قسمت ورودی هوای موتور نصب میشود و وظیفه اصلی آن گزارش مقدار هوای مکششده توسط پیشرانه به کامپیوتر خودرو است. در حقیقت، این قطعه با سنجش چگالی هوای مکششده در منیفولد، میزان فشار بر پیشرانه را مشخص میکند و بر اساس آن، میزان سوخت لازم برای هر سیلندر برای احتراق مطلوب وکامل را معین میکند.
محصولات مرتبط
سنسورفشارودمای هوای منیفولدورودیTU3-TU5(طرح بوش)
مپ سنسور (MAP Sensor) در خودروهای انژکتوری، یک سنسور اندازه گیری فشار هوا در مجموعه سیستم تزریق سوخت است. این سنسور، فشار هوای موجود در سیستم انتقال هوا به موتور (از قبیل فیلتر هوا، ماسک هوا، لوله هوای سرد و…) را اندازه گیری کرده و به ایسییو (ECU) خودرو ارسال می کند تا میزان سوخت مورد نیاز جهت تحریک موتور را تنظیم کند.
برای بررسی عملکرد مپ سنسور در خودرو، ابتدا باید سیستم تزریق سوخت را با استفاده از دستگاه تشخیص خطا (Scanner) بررسی کنید تا مشکلات موجود در سیستم شناسایی شوند. در صورتی که دستگاه تشخیص خطا مشکلی را در مپ سنسور نشان دهد، میتوانید به چندین روش برای بررسی عملکرد آن در خودرو پرداخت:
۱- بررسی فشار هوای موجود در سیستم تزریق سوخت: بررسی فشار هوا میتواند نشان دهنده عدم صحت مقادیری باشد که مپ سنسور به ایسییو خودرو ارسال میکند. در صورتی که فشار هوا با مقدار مشخص شده در دستورالعمل تعمیرات خودرو تفاوت زیادی داشته باشد، احتمالاً مشکل در مپ سنسور وجود دارد.
۲- بررسی ولتاژ خروجی مپ سنسور: بررسی ولتاژ خروجی مپ سنسور میتواند به شما کمک کند تا بفهمید آیا مپ سنسور به درستی کار میکند یا خیر. برای این کار، میتوانید از یک مولتیمتر استفاده کنید و ولتاژ خروجی را در دو حالت فشار دادن و ندادن گاز خودرو اندازه گیری کنید. اگر ولتاژ خروجی در هر دو حالت درست باشد، مپسنسور به درستی کار میکند.
۳- بررسی عملکرد موتور: اگر خودرو به درستی کار نمیکند و حتی بعد از تعویض مپ سنسور، مشکل همچنان وجود دارد، میتوانید عملکرد موتور را بررسی کنید. یک موتور سالم و به درستی کار کننده، دارای عملکردی صاف و بدون لرزش است. در صورتی که عملکرد موتور نامناسب باشد، مشکل به خودرو وابسته است و نه به مپ سنسور.

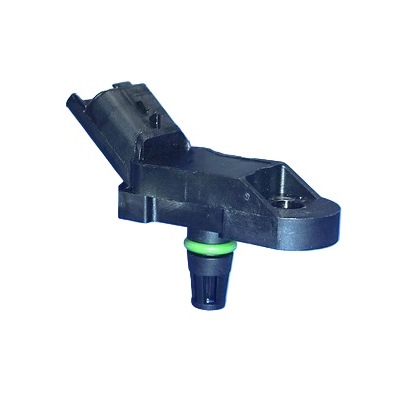

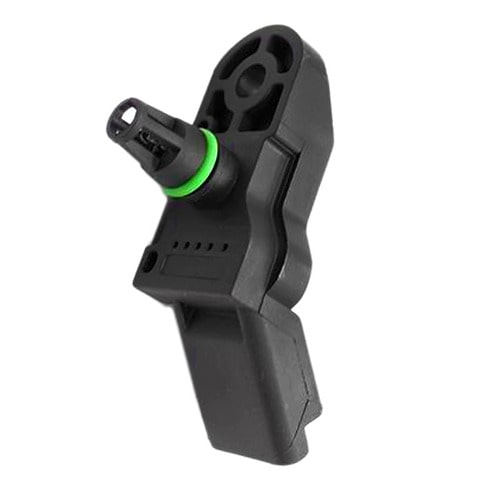

سنسور مپ بوش طرح اصلی یکی از قطعات مهم در سیستم سوخت رسانی موتور است که با اندازه گیری دقیق فشار هوای منیفولد، اطلاعات مهم را به ECU ارسال میکند. این سنسور با طراحی نزدیک به نمونه اورجینال بوش، برای خودرو هایی که نیاز به عملکرد پایدار و هماهنگ با ECU دارند، گزینهای اقتصادی و قابل اعتماد محسوب میشود و در استفاده روزمره عملکرد قابل قبولی ارائه میدهد.
نقش سنسور MAP در موتور
در موتور TU5، سنسور MAP نقش مستقیمی در تنظیم نسبت سوخت و هوا دارد. ECU با تحلیل داده های این سنسور، میزان پاشش سوخت و زمان جرقه زنی را متناسب با شرایط کاری موتور تنظیم میکند. عملکرد صحیح سنسور مپ باعث شتاب گیری یکنواخت، کاهش مصرف سوخت و کارکرد نرم موتور میشود و از ایجاد احتراق ناقص جلوگیری میکند.
علائم خرابی سنسور مپ
در صورت خرابی سنسور مپ، معمولاً مصرف سوخت افزایش پیدا میکند و شتاب خودرو افت محسوسی دارد. در بسیاری از موارد موتور در شتابگیری دچار مکث یا ریپ زدن میشود و دور آرام ناپایدار میگردد. بد روشن شدن خودرو در استارت سرد و روشن شدن چراغ چک نیز از نشانه هایی هستند که میتوانند به عملکرد نادرست سنسور مپ مربوط باشند.
ویژگی های سنسور مپ بوش طرح اصلی
- طراحی نزدیک به نمونه اورجینال بوش
- دقت مناسب در اندازهگیری فشار منیفولد
- سازگاری کامل با ECU موتور TU5
- نصب آسان بدون نیاز به تغییر در سیمکشی
- انتخاب اقتصادی نسبت به نمونه اورجینال نو
سنسور مپ یا سنسور فشار منیفولد هوا چیست؟
در دنیای پیچیده و دقیق موتورهای احتراق داخلی امروزی، قطعات کوچک الکترونیکی نقش مغز و اعصاب سیستم را بازی میکنند. یکی از حیاتیترین این قطعات، مپ سنسور یا سنسور فشار منیفولد است. این قطعه کوچک اما پر اهمیت، اطلاعاتی کلیدی را به کامپیوتر خودرو (ECU) ارسال میکند که مستقیماً بر مصرف سوخت، شتاب و آلایندگی خودرو تأثیرگذار است. اما کار سنسور مپ در ماشین چیست و چرا عملکرد صحیح آن تا این حد برای سلامت موتور ضروری است؟
در این مقاله جامع، قصد داریم به تمام سوالات شما درباره سنسور MAP در خودرو پاسخ دهیم. از اینکه مپ سنسور چیست و کجا قرار دارد گرفته تا وظایف سنسور مپ در خودرو، نحوه عملکرد، انواع و تفاوتهای آن با سنسورهای دیگر.
سنسور مپ چیست؟
سنسور مپ مخفف Manifold Absolute Pressure Sensor است، قطعهای الکترونیکی است که وظیفه اصلی آن اندازهگیری فشار هوای ورودی به موتور است. در واقع، سنسور فشار هوای منیفولد، میزان مکش یا خلأ داخل منیفولد هوا را به صورت یک سیگنال الکتریکی به ای سی یو گزارش میدهد.
ایسیو از این اطلاعات به عنوان یکی از اصلیترین معیارها برای سنجش بار موتور استفاده میکند. به زبان سادهتر، سنسور MAP به کامپیوتر میگوید که موتور در هر لحظه چقدر تحت فشار است و بر اساس آن، میزان پاشش سوخت و زمان جرقهزنی را به بهینهترین شکل ممکن تنظیم میکند. بنابراین، سنسور مپ خودرو یکی از کلیدیترین بازیگران در سیستم مدیریت احتراق است.
نام دیگر سنسور مپ چیست؟
این قطعه با نامهای مختلفی شناخته میشود که همگی به یک مفهوم اشاره دارند:
- سنسور فشار منیفولد
- سنسور فشار هوای منیفولد
- سنسور منیفولد هوا
- سنسور فشار داخل منیفولد یا MAP
- سنسور فشار مپ
فشار منیفولد چیست؟
به طور مختصر، فشار منیفولد به میزان فشار یا خلأ هوای موجود در محفظه منیفولد ورودی موتور گفته میشود. این فشار دائماً در حال تغییر است؛ در دور آرام موتور (زمانی که دریچه گاز تقریباً بسته است)، مکش قوی پیستونها باعث ایجاد خلأ و پایین آمدن فشار میشود. با فشردن پدال گاز، فشار بالا رفته و به فشار هوای محیط نزدیک میشود.
با این حال، بالا بودن غیرعادی فشار منیفولد در دور آرام، یک نشانه کلیدی برای عیبیابی است. شایعترین علت بالا بودن فشار منیفولد در این حالت، وجود نشتی هوا در سیستم ورودی است که میتواند از طریق واشر منیفولد، شلنگهای خلأ فرسوده یا بوستر ترمز معیوب رخ دهد. مشکلات دیگری مانند تایمینگ نادرست موتور یا ضعف کمپرس سیلندرها نیز میتوانند مانع ایجاد خلأ قوی شده و خود را با بالا رفتن فشار منیفولد نشان دهند.
سنسور مپ کجا قرار دارد؟
محل قرارگیری سنسور مپ(MAP) به طراحی موتور بستگی دارد اما معمولاً در یکی از نقاط زیر یافت میشود:
- مستقیماً روی منیفولد ورودی هوا نصب شده است.
- روی بدنه دریچه گاز قرار دارد.
- در نزدیکی منیفولد ورودی قرار گرفته و از طریق یک شلنگ خلأ به آن متصل است.
این موقعیت استراتژیک به سنسور منیفولد اجازه میدهد تا دقیقترین اطلاعات را از فشار هوای منیفولد ثبت کند.
وظیفه و کارایی سنسور مپ چیست؟
حالا به سوال اصلی میرسیم: کار سنسور منیفولد چیست؟ وظایف مپ سنسور فراتر از یک اندازهگیری ساده است و کاربرد سنسور مپ در چندین فرآیند حیاتی موتور خلاصه میشود.
اصلیترین وظایف مپ سنسور
- اندازهگیری بار موتور: نقش سنسور مپ این است که به ایسیو بگوید موتور تحت چه میزان باری قرار دارد (مثلاً در حالت خلاص، شتابگیری یا حرکت در سربالایی).
- تنظیم نسبت سوخت و هوا: ECU با دادههای دریافتی از مپ سنسور، حجم دقیق هوای ورودی را محاسبه کرده و به انژکتورها دستور میدهد تا مقدار مناسب سوخت را برای احتراق کامل پاشش کنند.
- تنظیم آوانس جرقه: زمانبندی دقیق جرقه شمعها برای جلوگیری از پدیده ناک (ضربه) و دستیابی به حداکثر قدرت، وابسته به اطلاعات بار موتور است که سنسور MAP آن را فراهم میکند.
- کنترل سیستم EGR: در برخی خودروها، این سنسور در کنترل عملکرد سیستم بازچرخانی گازهای اگزوز (EGR) نیز نقش دارد.
به طور خلاصه، سنسور مپ چه کاری انجام میدهد؟ این سنسور با ارائه گزارش دقیق از فشار هوا، به ای سی یو کمک میکند تا عملکرد موتور را در شرایط مختلف رانندگی بهینه کند.
نکته مهم: مپ سنسور در خودروهایی که فاقد سنسور MAF هستند، نقش اصلی را در اندازهگیری حجم هوای ورودی ایفا میکند. در برخی خودروها نیز هر دو سنسور برای افزایش دقت، در کنار یکدیگر کار میکنند.
کارکرد سنسور مپ چگونه است؟
عملکرد سنسور مپ بر اساس یک المان پیزورزیستیو (Piezoresistive) است. درون سنسور یک دیافراگم سیلیکونی حساس وجود دارد که به تغییرات فشار واکنش نشان میدهد.
- موتور خاموش: فشار داخل منیفولد با فشار جو یکی است. سنسور بالاترین ولتاژ (حدود ۴.۵ تا ۵ ولت) را ارسال میکند.
- موتور در دور آرام: با ایجاد خلأ در منیفولد، دیافراگم کشیده شده و مقاومت الکتریکی تغییر میکند. در نتیجه ولتاژ خروجی کاهش مییابد (حدود ۱ تا ۱.۵ ولت).
- فشردن پدال گاز: با باز شدن دریچه گاز، خلأ کم شده و فشار به فشار جو نزدیک میشود. این تغییر باعث افزایش ولتاژ خروجی سنسور میشود.
ایسیو این نوسانات ولتاژ را به عنوان دادههای فشار منیفولد تفسیر کرده و تصمیمات لازم را اتخاذ میکند.
انواع سنسور مپ
اگرچه کار سنسور مپ در همه خودروها یکسان است، اما در واقع از نظر ساختار و نوع سیگنال خروجی به دستههای مختلفی تقسیم میشوند. دو نوع سنسور مپ اصلی عبارتند از:
- سنسورهای ولتاژی: رایجترین نوع که با تغییر فشار، ولتاژ خروجی را تغییر میدهند. این سنسورها معمولاً ۳ یا ۴ پایه دارند (تغذیه، بدنه، سیگنال و در مدلهای ۴ پایه، سنسور دمای هوا).
- سنسورهای فرکانسی: این نوع که کمتر رایج است، با تغییر فشار، فرکانس سیگنال خروجی را تغییر میدهد.
تفاوت سنسور مپ با دیگر سنسورهای کلیدی
درک تفاوت سنسور مپ با سنسورهای دیگر به عیبیابی دقیقتر کمک میکند.
تفاوت سنسور مپ (MAP) و سنسور مف (MAF)
یکی از سوالات بسیار رایج برای علاقهمندان و فعالان حوزه خودرو این است که فرق سنسور مپ و مف دقیقاً در چیست؟
درک تفاوت سنسور MAP و MAF برای عیبیابی صحیح سیستمهای انژکتوری ضروری است.
مهمترین تفاوت سنسور مپ و مف در چیزی است که اندازهگیری میکنند:
- سنسور مپ: این سنسور فشار یا خلأ هوای داخل منیفولد را میسنجد. این یک روش غیرمستقیم برای تخمین حجم هوای ورودی است ECU برای محاسبه دقیق جرم هوا، باید اطلاعات سنسور مپ را با دادههای سنسور دمای هوا و سنسور دور موتور (RPM) ترکیب کند، زیرا چگالی هوا با تغییر دما و ارتفاع از سطح دریا تغییر میکند.
- سنسور مف: در حقیقت سنسور MAF سنسور به طور مستقیم، جرم هوایی که از فیلتر هوا عبور کرده و به سمت دریچه گاز میرود را اندازهگیری میکند. از آنجایی که این سنسور مستقیماً جرم را میسنجد، تغییرات چگالی هوا ناشی از دما یا ارتفاع، تأثیر کمتری بر دقت آن دارد و به همین دلیل به طور کلی یک روش اندازهگیری دقیقتر محسوب میشود.
جدول مقایسهای: سنسور مپ یا مف؟
برای درک بهتر تفاوت سنسور MAP و MAF، به جدول زیر توجه کنید:
| ویژگی | سنسور مپ (MAP) | سنسور مف (MAF) |
| اساس کار | اندازهگیری فشار (روش غیرمستقیم) | اندازهگیری جرم هوا (روش مستقیم) |
| محل نصب | روی منیفولد ورودی یا نزدیک آن | بین فیلتر هوا و دریچه گاز |
| دقت در شرایط متغیر | برای دقت بیشتر به دادههای سنسورهای دیگر نیاز دارد | دقت بالا در تغییرات دما و ارتفاع |
| حساسیت به آلودگی | حساسیت کمتر به کثیفی | حساسیت بسیار بالا به روغن، دوده و گرد و غبار |
| تأثیر بر جریان هوا | هیچ محدودیتی در مسیر هوا ایجاد نمیکند | میتواند کمی مسیر جریان هوا را محدود کند |
| کاربرد در توربوشارژ | برای اندازهگیری فشار بوست (Boost) ضروری است | معمولاً قبل از توربو نصب میشود |
تفاوت سنسور مپ و سنسور دریچه گاز (TPS)
- سنسور مپ: بار واقعی روی موتور را میسنجد.
- سنسور دریچه گاز: در واقع سنسور دریچه گاز تنها موقعیت و زاویه پدال گاز را به ای سی یو گزارش میدهد.
تفاوت سنسور مپ و سنسور اکسیژن
- سنسور مپ: اطلاعات پیش از احتراق (هوای ورودی) را فراهم میکند.
- سنسور اکسیژن: سنسور اکسیژن اطلاعات پس از احتراق (کیفیت گازهای خروجی) را برای تنظیم دقیقتر سوخت تحلیل میکند.
آیا تمیز کردن مپ سنسور کار درستی است؟
در بسیاری از موارد، بهویژه زمانی که سنسور به روغن یا دوده آغشته شده است، تمیز کردن آن میتواند مشکل را برطرف کند. اما این کار باید با احتیاط کامل انجام شود:
- سنسور را از جای خود باز کنید.
- از اسپری تمیزکننده مخصوص سنسورهای الکترونیکی یا اسپری تمیزکننده کاربراتور (که به پلاستیک آسیب نمیزند) استفاده کنید.
- اسپری را از فاصله مناسب به داخل مجرای سنسور بپاشید تا آلودگیها شسته شوند.
- هرگز از ابزارهای فیزیکی مانند پارچه، گوشپاککن یا هوای فشرده برای تمیز کردن داخل سنسور استفاده نکنید؛ زیرا دیافراگم داخلی آن بسیار حساس و شکننده است.
- قبل از نصب مجدد، اجازه دهید سنسور کاملاً خشک شود.
اگر سنسور مپ خراب باشد چه میشود؟
خرابی سنسور مپ، ایسیو را با اطلاعات غلط به اشتباه میاندازد و منجر به مشکلات جدی در عملکرد موتور میشود. اگر سنسور مپ خراب باشد، باید منتظر عواقبی مانند افزایش شدید مصرف سوخت، دود سیاه، ریپ زدن و افت شتاب باشید.
تست سنسور مپ
عیبیابی این سنسور نیازمند دقت و ابزار مناسب است. اگر به دانش فنی خودرو مسلط هستید، میتوانید مراحل زیر را دنبال کنید:
- بررسی ظاهری: ابتدا خود سنسور، کانکتور و سیمکشی متصل به آن را بهدقت بررسی کنید. به دنبال هرگونه ترک، شکستگی، سولفاته شدن پینها یا روغنی شدن بیش از حد باشید. اگر سنسور با شلنگ به منیفولد متصل است، از سلامت و عدم گرفتگی شلنگ اطمینان حاصل کنید.
- استفاده از دستگاه دیاگ: بهترین و اولین قدم، اتصال خودرو به دستگاه دیاگ است. ابتدا کدهای خطا را بخوانید. سپس وارد بخش پارامترها (Live Data) شوید و مقدار فشار منیفولد را مشاهده کنید. در حالت سوئیچ باز و موتور خاموش، این عدد باید نزدیک به فشار هوای محیط (حدود ۱۰۰ کیلوپاسکال) باشد. در دور آرام، این عدد باید به میزان قابلتوجهی کاهش یابد (معمولاً بین ۳۰ تا ۴۰ کیلوپاسکال). با گاز دادن، این عدد باید بهسرعت به سمت فشار جو افزایش یابد. هرگونه عدم تطابق یا نوسان شدید در این پارامتر، نشانه وجود مشکل است.
- تست ولتاژ با مولتیمتر (برای متخصصان): مپ سنسور معمولاً دارای سه پایه است: تغذیه ۵ ولت (VCC)، اتصال بدنه (GND) و خروجی سیگنال. با استفاده از یک مولتیمتر، میتوانید ولتاژ این پایهها را اندازهگیری کنید.
- ابتدا ولتاژ بین پایه تغذیه و بدنه را چک کنید که باید حدود ۵ ولت باشد.
- سپس ولتاژ سیگنال را نسبت به بدنه اندازهگیری کنید. این ولتاژ باید با تغییر دور موتور، مطابق توضیحات بخش عملکرد، تغییر کند.
توصیه کاربردی: قبل از تعویض مپ سنسور، حتماً از سلامت سیستم سیمکشی و عدم وجود نشت خلأ در منیفولد اطمینان حاصل کنید. گاهی اوقات مشکل از خود سنسور نیست و تعویض آن هزینه اضافی برای شما به همراه خواهد داشت.
نتیجهگیری
مپ سنسور یا سنسور فشار منیفولد هوا، یک جزء کوچک اما حیاتی در سیستم مدیریت موتور خودروی شماست. کارایی سنسور مپ به طور مستقیم بر قدرت، مصرف سوخت و پاکیزگی خروجی اگزوز تأثیر میگذارد. شناخت وظیفه مپ سنسور، علائم خرابی سنسور مپ و نحوه عملکرد آن، به شما کمک میکند تا درک بهتری از سلامت خودروی خود داشته باشید و در زمان مناسب برای رفع مشکل اقدام کنید.
