استپر (موتور پله ای) موتور XU7,پارس,سمند,سورن,پژو ایساکو 1010400699

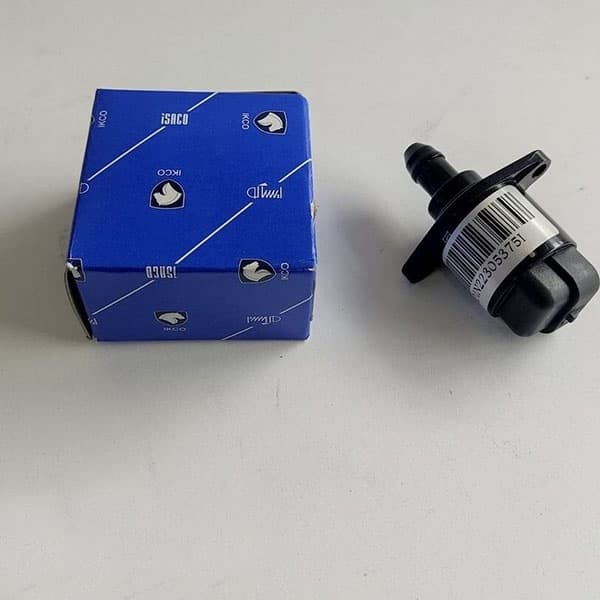

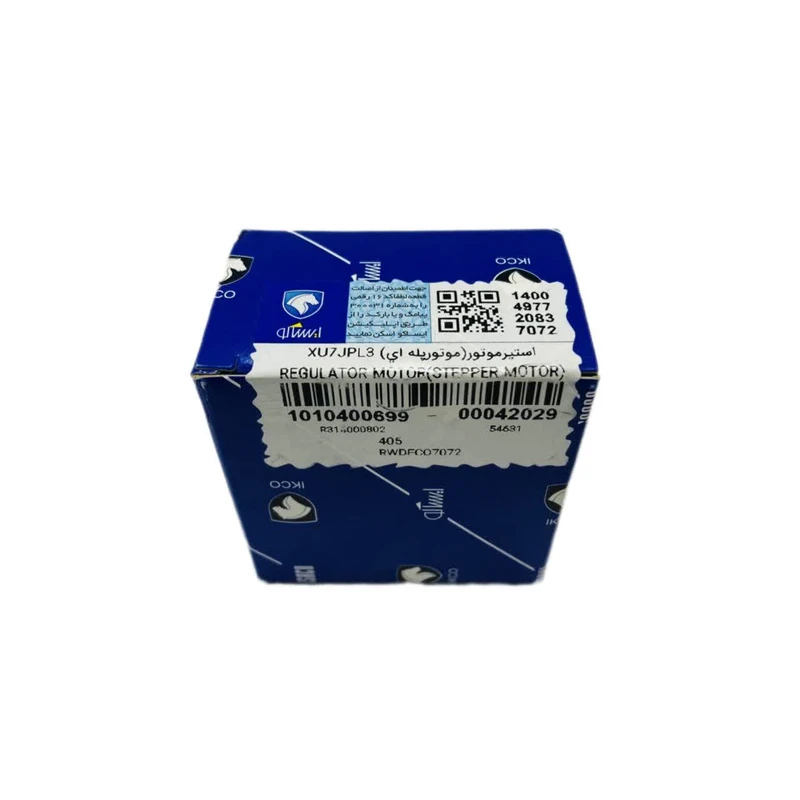

استپر موتور XU7 پژو کد 1010400699 برند ایساکو

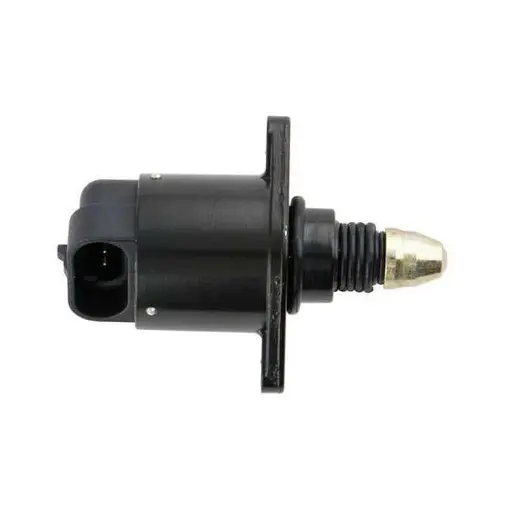

استپر موتور دریچه گاز موتور XU7 کد 1010400699 برند ایساکو، قطعه ای مهم در سیستم سوخت رسانی و کنترل دور آرام موتور XU7 خودروهای پژو 405 محسوب می شود. این قطعه که به آن موتور پله ای یا آی ای سی نیز گفته می شود، وظیفه تنظیم دور  موتور در حالت درجا یا دور آرام و همچنین افزایش دور موتور هنگام روشن شدن کولر یا اعمال بار اضافی را بر عهده دارد. استفاده از استپر موتور اصلی و با کیفیت ایساکو، عملکرد نرم و پایدار موتور در دور آرام، جلوگیری از خاموش شدن خودرو و کاهش مصرف سوخت را به همراه دارد.استپر موتور خودرو یکی از اجزای مهم سیستم کنترل هوای ورودی به موتور است که وظیفه تنظیم دقیق دور موتور در حالت درجا یا توقف را بر عهده دارد. این قطعه الکترومکانیکی با فرمان واحد کنترل الکترونیکی موتور (ECU) میزان هوای ورودی به دریچه گاز را به صورت دقیق تنظیم می‌کند تا موتور بدون لرزش و با کارایی بهینه عمل کند.

ویژگی های استپر موتور XU7 کد 1010400699 برند ایساکو

این استپر موتور مطابق با استانداردهای کارخانه ای برای موتور XU7 تولید شده است. برند ایساکو به  عنوان تامین کننده قطعات اصلی گروه PSA، اصالت کالا و تطابق کامل این قطعه را با خودروی پژو 405 تضمین می کند. استپر موتور اصلی از سیم پیچ های مسی با کیفیت و مکانیزم دقیق پله ای ساخته شده که حرکت روان و دقیق سوپاپ هوای دور آرام را ممکن می سازد. بدنه این قطعه در برابر حرارت و لرزش مقاوم بوده  و اتصال استاندارد کانکتور برق، نصب آسان و بدون نیاز به تغییرات اضافی را فراهم می کند. مخروط انتهایی استپر از مواد مقاوم در برابر سایش ساخته شده تا آب بندی مناسبی در مجرای هوای دور آرام ایجاد نماید.

وظیفه : استپر موتور XU7 کد 1010400699 برند ایساکو

• تنظیم دور موتور در حالت درجا:حفظ کارکرد آرام موتور در زمان توقف خودرو
• کنترل هوای ورودی:تنظیم جریان هوا در زمان استارت زدن، روشن شدن کولر و تغییرات بار موتور
• افزایش پایداری عملکرد موتور:جلوگیری از لرزش یا کاهش دور موتور در شرایط کم‌گاز

نحوه عملکرد : استپر موتور XU7 کد 1010400699 برند ایساکو

• دریافت سیگنال از واحد کنترل الکترونیکی ECU
• حرکت میله کوچک داخل بوبین استپر به جلو و عقب
• تغییر جریان هوای ورودی به منیفولد بر اساس نیاز موتور

  علایم خرابی استپر موتور
  زمانی که استپر موتور خودرو دچار خرابی یا گرفتگی شود، نشانه های متعددی ظاهر می گردد. ناپایداری دور موتور در حالت درجا یا دور آرام که به صورت بالا و  پایین رفتن دور موتور نمایان می شود، اولین علامت خرابی استپر است. خاموش شدن خودرو هنگام  ایستادن پشت چراغ قرمز یا در ترافیک از دیگر نشانه های  رایج می باشد. روشن نشدن صحیح موتور در استارت سرد و نیاز به چند بار  استارت زدن از علایم خرابی استپر محسوب می شود. عدم افزایش دور موتور  هنگام روشن کردن کولر که منجر به لرزش و احتمال خاموشی خودرو می شود، از دیگر نشانه ها است. همچنین ممکن است چراغ چک موتور روشن شده و خطای مربوط به آی ای سی در دیاگ ثبت شود. تعویض به موقع استپر موتور از بروز مشکلات بیشتر در سیستم سوخت رسانی و  گیربکس جلوگیری می کند.

راهنمای نصب استپر موتور
استپر موتور بر روی بدنه  دریچه گاز نصب شده و از طریق یک کانکتور برق به ای سی یو متصل می شود. برای دسترسی به این قطعه، کافی است هود خودرو را باز کرده و بر روی دریچه گاز که بین فیلتر هوا و منیفولد ورودی قرار دارد، به دنبال قطعه ای استوانه ای شکل با کانکتور برق بگردید. تعویض این قطعه بسیار ساده بوده و نیاز به ابزار خاصی ندارد. پیش از نصب، حتما موتور را خاموش کرده و کانکتور برق باتری را جدا کنید. استپر قدیمی را با باز کردن دو عدد پیچ از روی دریچه گاز خارج کنید. محل نصب را به خوبی تمیز کرده و واشر یا اورینگ آن را در صورت موجود بودن بررسی کنید. استپر جدید را در جای خود نصب کرده و پیچ ها  را به آرامی محکم کنید. پس از نصب و اتصال کانکتور برق باتری، معمولا نیاز  به کالیبراسیون یا تنظیم مجدد استپر توسط دستگاه دیاگ می باشد. توصیه می شود همزمان با تعویض استپر، دریچه گاز نیز از نظر تمیزی بررسی و در صورت نیاز شستشو شود.

استپر موتور خودرو، بررسی وظایف و علائم خرابی استپر موتور

استپر موتور یکی از قطعات موتور خودرو است که با وجود کوچک‌بودن، وظایف بسیار مهمی برعهده دارد و اطلاع از دلایل و علائم خرابی استپر و هم‌چنین شیوه نگهداری و تعمیر مناسب آن، امری حیاتی است. خرابی یا عدم عملکرد صحیح این قطعه، لذت رانندگی را از شما سلب خواهد کرد. پس با مجله تخصصی همراه مکانیک همراه باشید تا در مقاله پیش رو با این قطعه مهم بیشتر آشنا شوید. در این مقاله قصد داریم راجع به استپر و علائم خرابی آن اطلاعاتی را ارائه دهیم.

استپر موتور چیست؟

استپر قطعه‌ای مهم در موتور خودرو است که روی دریچه گاز خودروها نصب می‌شود. زمانی که پدال گاز فشرده نباشد، استپر که قطعه‌ای الکترونیکی-مکانیکی است، وظیفه تنظیم میزان هوای ورودی به دریچه گاز و همچنین روشن‌نگه‌داشتن ماشین را بر عهده دارد. استپر به‌همراه سنسور دریچه گاز، با دریافت و ارسال اطلاعات به ECU، مانع از خاموش‌شدن خودرو در دورهای پایین موتور می‌شود.

به علت وجود این قطعه در قسمت ورودی دریچه گاز، امکان آلودگی و کثیف‌شدن آن با ذرات معلق و دوده روغن وجود دارد. آلودگی استپر، موجب اختلال در عملکرد آن می‌شود و باید برای تمیزکردن این قطعه اقدام کرد تا آسیب جدی به موتور وارد نشود.

اجزای استپر موتور

این قطعه نیز همانند هر قطعه الکترونیکی دیگر، از اجزای مختلفی تشکیل می‌شود که هماهنگی تک‌تک این اعضا در کنار هم، باعث عملکرد بی‌نقص این قطعه می‌شود. ازجمله مهم‌ترین اجزای تشکیل دهنده استپر موتور، می‌توان به موتور الکتریکی، فنر نگه‌دارنده، بوش جداکننده، شفت استپر و کلاهک اشاره کرد.

کار استپر موتور چیست؟

شاید بپرسید که وظیفه استپر موتور چیست؟ همان‌طور که گفته شد، این قطعه روی دریچه گاز نصب و توسط کامپیوتر خودرو یا همان ECU کنترل می‌شود. استپر با حرکت رو به جلو و عقب، مقدار ورودی هوا را کنترل می‌کند که این حرکت، به‌واسطه 4 ترانزیستور کنترل می‌شود.

ECU با دریافت دمای موتور و سایر شرایط خودرو، فرمان لازم را به ترانزیستورها ارسال می‌کند و در نتیجه، دریچه استپر باز و بسته می‌شود. درواقع، با افزایش دمای موتور، دریچه آن باز می‌شود و پس از آن‌که دمای موتور کاهش یافت و به‌حد نرمال رسید، مجددا دریچه بسته می‌‌شود. هم‌چنین اگر پدال گاز فشرده نباشد، به‌علت نیاز موتور به هوا، دریچه باز می‌شود تا هوای موردنیاز موتور تامین شود.

وظایف استپر موتور

همان‌طور که در ابتدای مقاله به آن اشاره شد، مهم‌ترین وظیفه این قطعه،روشن‌نگه‌داشتن خودرو در دورهای آرام است؛ اما استپر، وظایف دیگری نیز بر عهده دارد که در ادامه به آن خواهیم پرداخت.

ازجمله وظایف استپر موتور خودرو می‌توان به موارد زیر اشاره کرد:

•  استپر در زمان سردبودن موتور، نقش ساسات را ایفا می‌کند؛ یعنی هنگامی ‌که موتور  سرد است، با تنظیم سوزن، خودرو با اولین استارت روشن می‌شود.
• این قطعه، دور موتور را در زمان گرفتن بار اضافی تنظیم می‌کند؛ به‌عنوان مثال، هنگامی‌ که در هوای گرم کولر خودرو را روشن می‌کنید، عملا در حال تحمیل بار اضافی به موتور هستید؛ در این زمان، باید دور موتور افزایش یابد تا پاسخ‌گوی این بار اضافی باشد که این امر، بر عهده استپر است.

• یکی دیگر از وظایف استوپر، تنظیم سوخت و هوا در دور پایین است. منظور از دورهای پایین در خودرو، معمولا بین 900 تا  1100 دور در دقیقه است. زمانی‌که خودرو در حال پارک است و موتور خودرو به‌ صورت درجا و نرمال کار می‌کند، تنظیم سوخت و هوای ورودی توسط استپر انجام  می‌شود.
• در زمان تعویض دنده‌ها، این قطعه سرعت خودرو را تنظیم می‌کند. وقتی که راننده هنگام تعویض دنده پای خود را از روی پدال گاز برمی‌دارد، استپر با جلوگیری از بسته‌شدن سریع مسیر هوا، سرعت را تنظیم می‌کند. شایان ذکر است که این موضوع در مواقعی نیز که راننده پای خود را به‌صورت ناگهانی از روی پدال ترمز بردارد، رخ می‌دهد.

علائم خرابی استپر موتور

حال وقت آن رسیده است که به علائم خرابی استپر بپردازیم. مهم‌ترین وظیفه استپر، جلوگیری از خاموش شدن خودرو در دورهای پایین است؛ به‌عبارتی، سرعت موتور در دورهای پایین توسط این قطعه تنظیم می‌شود؛ لذا خرابی آن در دورهای پایین، قابل تشخیص است و اغلب هنگام درجا کارکردن موتور، دور موتور پایدار نیست و مدام تغییر می‌کند. تشخیص خرابی استپر موتور با علائم دیگری نیز همراه است که در ادامه به آن اشاره خواهیم کرد:

• افزایش دور موتور بلافاصله پس از روشن‌کردن خودرو
• خاموش‌شدن خودرو با رهاکردن پدال گاز
• کاهش دور موتور در بارهای اضافی نظیر روشن‌بودن کولر
• عدم پایداری دور موتور هنگام درجاکارکردن
• گازخوردن بی‌دلیل خودرو پس از روشن‌شدن خودرو
• افزایش دور موتور با افزایش دمای موتور

تمامی نشانه های خرابی استپر موتور، مرتبط با نحوه عملکرد خود استپر هستند؛ چراکه دریچه آن به‌درستی باز و بسته نمی‌شود و در نتیجه،میزان هوای ورودی به موتور مختل شده و موارد فوق ظاهر  خواهند شد.

زمان تعویض استپر موتور

زمان دقیق و ثابت برای تعویض وجود ندارد، چون بستگی به کیفیت قطعه، شرایط رانندگی، نگهداری و نوع خودرو دارد. اما به طور کلی:

معمولاً بعد از ۵۰٬۰۰۰ کیلومتر به صورت پیشگیرانه تعویض می‌شود. اگر علائم خرابی ظاهر شد (نوسان دور موتور درجا، خاموش شدن ناگهانی، دور بالا رفتن بی‌دلیل، لرزش زیاد در حالت توقف یا روشن شدن چراغ چک)، فوراً تعویض کنید حتی اگر کیلومتر کمتر باشد.

نکته مهم: اول استپر را تمیز کنید؛ اگر مشکل حل نشد، تعویض کنید.

شستن استپر موتور

برخی از علائمی که در بالا عنوان شد، به دلیل کثیفی قطعه استپر رخ می‌دهد که بدون مراجعه به مکانیکی می‌توانید آن را تمیز کنید. در ادامه، نحوه شستن استپر موتور را ذکر خواهیم کرد.

• خودرو را خاموش کنید و اجازه دهید که موتور به اندازه کافی خنک شود.
• محل استپر را شناسایی کنید. برای این کار، از راهنمای خودرو کمک بگیرید.
• پیچ‌های مربوطه را باز کنید و سیم‌ها و سایر اتصالات را از موتور جدا سازید.
• قطعه استپر را به‌دقت بشویید. برای این کار، می‌توانید از گازوئیل یا اسپری انژکتور استفاده کنید.
• آن را با استفاده از هوای فشرده خشک کنید.
• دریچه استپر را چک و از بازوبسته‌شدن آن اطمینان حاصل کنید.
• آن را به محل خود بازگردانید، اتصالات سیم‌ها را برقرار کنید و پیچ‌ها را ببندید.

پس از شستن و نصب مجدد استپر، چند روزی رانندگی کنید؛ چنان‌چه علائم خرابی این قطعه را که در این مقاله ذکر شد، مشاهده نکردید، یعنی مشکل از کثیفی استپر بوده است. اگر دوباره با علائم خرابی مواجه شدید، مشکل از جای دیگری است و برای یافتن ریشه مشکل و تعمیر آن، باید به یک مکانیک ماهر مراجعه کنید.

سوالات متداول استپر موتور

شایع‌ترین علامت خرابی استپر موتور چیست؟

اغلب هنگام درجا کار کردن موتور، دور موتور پایدار نبوده و مدام تغییر می‌کند.

آیا کثیف بودن استپر دلیلی برای خراب بودن آن است؟

بله برخی از علائم خرابی استپر موتور به دلیل کثیفی این قطعه رخ می‌دهد. تمیز کردن استپر موتور کار چندان پیچیده‌ای نبوده و شما به‌تنهایی و بدون مراجعه به مکانیکی نیز می‌توانید آن را تمیز کنید که در این مقاله به آن پرداختیم.
