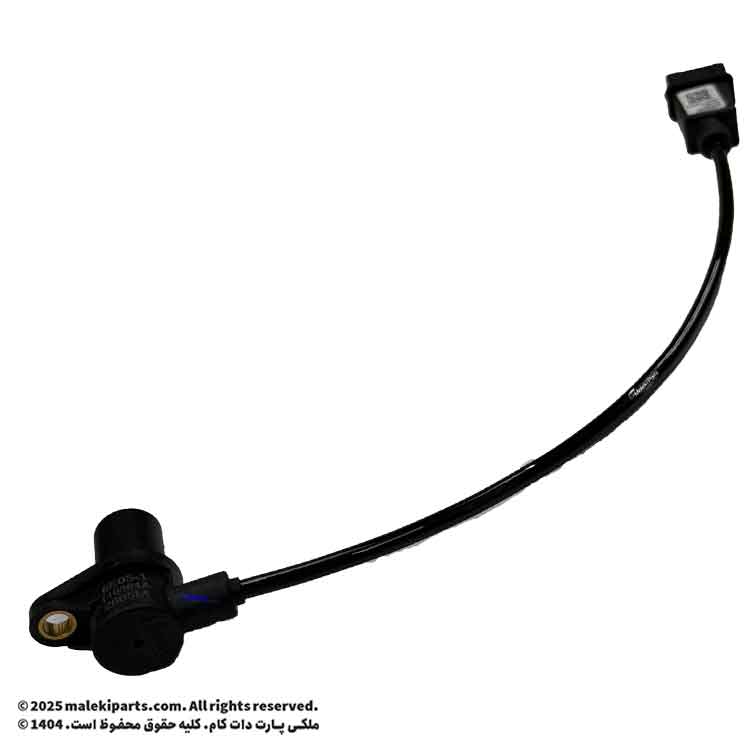

سنسور دورموتور XU7-EF7-OHV (طرح زیمنس) یک قطعه فنی است که برای اندازهگیری دور موتور در خودروهای مختلف طراحی شده است. این سنسور با مدلهای پیکان، پژو 207، پژو 405، دنا، آریسان، پژو پارس، دنا پلاس، سورن پلاس، سمند، RD و پژو 206 سازگاری دارد. محصول تحت برند ایساکو و با گارانتی پلاس عرضه میشود. این سنسور به منظور بهبود عملکرد موتور و دقت در کنترل سیستمهای الکترونیکی خودرو مورد استفاده قرار میگیرد.سنسور دور موتور XU7-EF7-OHV (طرح زیمنس) یکی از قطعات کلیدی در سیستم موتور این خودرو است که مسئول اندازهگیری تعداد دور موتور در هر دقیقه و ارسال این دادهها به کامپیوتر خودرو (ECU) است. این اطلاعات به صورت مستقیم برای تنظیم سیستم سوخترسانی، جرقهزنی، و هماهنگی میان اجزای مختلف موتور به کار میروند.
محصولات مرتبط

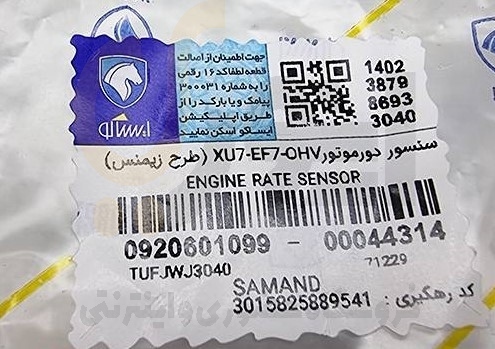

سنسور دور موتور XU7-EF7-OHV (طرح زیمنس) ایساکو کد فنی 0920601099
سنسور دور موتور (طرح زیمنس) ایساکو یکی از قطعات کلیدی در سیستم موتور این خودرو است که مسئول اندازهگیری تعداد دور موتور در هر دقیقه و ارسال این دادهها به کامپیوتر خودرو (ECU) است. این اطلاعات به صورت مستقیم برای تنظیم سیستم سوخترسانی، جرقهزنی، و هماهنگی میان اجزای مختلف موتور به کار میروند.
ویژگیهای سنسور دور موتور XU7-EF7-OHV (طرح زیمنس) ایساکو
- دقت بالا در اندازهگیری دور موتور: این سنسور قادر است دور موتور را با دقت بسیار بالا اندازهگیری کرده و آن را به ECU ارسال کند تا عملکرد دقیق موتور تضمین شود.
- مقاومت در برابر شرایط سخت موتور: این سنسور به گونهای طراحی شده که در دماهای بالا، لرزشهای شدید و شرایط سخت کاری موتور نیز به خوبی عمل کند.
- سازگاری ویژه با موتور EF7: این سنسور برای خودروهایی که موتور EF7 دارند، مانند سمند EF7، طراحی و بهینهسازی شده است. این باعث میشود که عملکرد آن در این خودروها بسیار دقیق و موثر باشد.
نحوه عملکرد سنسور دور موتور:
سنسور دور موتور به طور پیوسته تعداد دور موتور را اندازهگیری کرده و به کامپیوتر خودرو ارسال میکند. ECU با دریافت این دادهها، میتواند سیستمهای مختلف موتور از جمله سوخترسانی، جرقهزنی و تنظیمات دیگر را بهینهسازی کند. این سنسور بهعنوان یک رابط بین سیستمهای مختلف موتور عمل میکند و بهطور غیرمستقیم مصرف سوخت و آلایندگی را کاهش میدهد.
چرا سنسور دور موتور برای سمند EF7 ضروری است؟
- تنظیم دقیق سوخت و جرقهزنی: با دادههای دقیق دریافتی از سنسور دور موتور، ECU میتواند مقدار سوخت و زمان جرقهزنی را بهطور بهینه تنظیم کند تا موتور با کارایی بالاتر و مصرف سوخت کمتر کار کند.
- کاهش مصرف سوخت و آلایندگی: سنسور دور موتور با کمک به بهینهسازی مصرف سوخت و زمانبندی جرقهزنی، به کاهش آلایندگی خودرو نیز کمک میکند.
- هماهنگی بهتر سیستمها: سنسور دور موتور با هماهنگ کردن سیستمهای مختلف خودرو، از جمله سیستم سوخترسانی، جرقهزنی و آلایندگی، باعث میشود که موتور به شکل بهینهتری عمل کند.
- افزایش ایمنی: با عملکرد دقیق موتور، خودرو بهطور کلی ایمنتر و پایدارتر عمل میکند. این سنسور باعث میشود که موتور همیشه با دقت و بهطور صحیح کار کند که در نتیجه ایمنی بیشتری برای راننده و سرنشینان ایجاد میشود.
چرا سنسور دور موتور ایساکو؟
- پشتیبانی و گارانتی معتبر ایساکو: قطعات ایساکو با گارانتی و پشتیبانی معتبر عرضه میشوند که تضمینی بر کیفیت و عملکرد قطعه است.
- طراحی و تولید ویژه برای خودروهای ایرانی: این سنسور بهطور خاص برای موتور EF7 طراحی شده و سازگاری کاملی با سیستمهای خودروهای ایرانی مانند سمند EF7 دارد.
- نصب راحت و طول عمر بالا: نصب این سنسور آسان است و در مقایسه با قطعات مشابه، عمر مفید بالاتری دارد که باعث کاهش نیاز به تعویضهای مکرر میشود.
نتیجهگیری:
سنسور دور موتور 0920601099 برای سمند EF7 یکی از قطعات حیاتی در عملکرد بهینه موتور است. با نصب و نگهداری درست این سنسور، میتوانید از مصرف سوخت بهینه، کاهش آلایندگی، عملکرد بهتر موتور و ایمنی بیشتر خودرو بهرهمند شوید. این سنسور با دقت بالا و طراحی مناسب برای موتور EF7، انتخابی ایدهآل برای کسانی است که به دنبال عملکرد بهینه و طول عمر بیشتر برای خودروهای خود هستند.
همه چیز درباره سنسور دور موتور , علایم خرابی و نحوه تشخیص آن
سنسور دور موتور چیست؟
سنسور دور موتور مهمترین سنسور سیستم مدیریت موتور است. علاوه بر سرعت ، این سنسور همراه با چرخ ماشه موقعیت میل لنگ را تعیین می کند.
سنسور دور موتور چگونه کار میکند؟
میل لنگ به پیستون ها و از طریق چرخ دنده و کلاچ به گیربکس متصل می شود ، حرکت های خطی بالا و پایین پیستون ها را به حرکت چرخشی تبدیل می کند.
این چرخش میل لنگ همان چیزی است که به موتور نیرو می بخشد و باعث حرکت خودرو می شود. سنسور سرعت و موقعیت میل لنگ این سرعت چرخش و همچنین موقعیت میل لنگ را ردیابی می کند.
میل بادامک که توسط یک تسمه یا زنجیر تایمینگ توسط میل لنگ رانده می شود و با نیمی از سرعت میل لنگ می چرخد ، دریچه ها را باز و بسته می کند. در نزدیکی نصب شده ، سنسور موقعیت میل بادامک وظیفه اندازه گیری موقعیت میل بادامک را بر عهده دارد.
این سیگنال ، همراه با موقعیت میل لنگ ، برای تعیین اینکه کدام سیلندر در حال حاضر در جریان برق است استفاده می شود. ECU برای تعیین زمان تزریق سوخت و کار با شمع به این سیگنال نیاز دارد.
علائم خرابی سنسور دور موتور؛ از روشن نشدن خودرو تا کاتآف زودرس
سنسور دور موتور حکم «ضربانسنج» قلب خودرو را دارد. اگر این سنسور دادههای درستی به واحد کنترل الکترونیکی (ECU) ارسال نکند، مغز خودرو عملاً فلج میشود. اما خرابی این قطعه همیشه به یک شکل ظاهر نمیشود.
چرا با خرابی سنسور CKP، پمپ بنزین و جرقه قطع میشود؟
این یکی از رایجترین سوالات هنرجویان در دورههای آموزش برق خودرو است. منطق ایسیو ساده است: «اگر دور موتور صفر است، پس موتور خاموش است؛ پس دلیلی برای پاشش سوخت و جرقه زنی وجود ندارد.»
وقتی سنسور دور موتور خراب میشود یا سیمکشی آن قطع میگردد، ایسیو سیگنالی دریافت نمیکند. در نتیجه، فرمان فعالسازی رله دوبل (برای پمپ بنزین) و فرمان آتش به کویلها صادر نمیشود. در این حالت، خودرو استارت میخورد اما به دلیل نبود سوخت و جرقه، روشن نخواهد شد.
تحلیل لرزش و کپ کردن موتور در دورهای بالا
گاهی سنسور کاملاً سوخته نیست، بلکه نیمسوز شده یا کثیف است. در این شرایط، در دورهای پایین (Idle) خودرو به خوبی کار میکند، اما با افزایش دور موتور و نیاز به دقت بالاتر در زمانبندی (Timing)، سنسور دچار خطا میشود. این موضوع منجر به «لرزش موتور»، «کپ کردن» یا «کاتآف زودرس» (مثلا در ۳۰۰۰ دور بر دقیقه) میشود. در خودروهای مدرنتر، این اختلال میتواند باعث روشن شدن چراغ چک و افت توان شدید (Limp Mode) شود.
تفاوت سنسور دور موتور القایی و اثر هال
شناخت نوع سنسور، اولین قدم در عیبیابی است. اگر ندانید با چه نوع تکنولوژیای طرف هستید، ممکن است با یک تست اشتباه، هم سنسور و هم ایسیو را بسوزانید.
سنسورهای القایی (Inductive)
این سنسورها که در اکثر خودروهای داخلی (مانند پژو ۴۰۵، سمند و پراید) دیده میشوند، دارای دو پایه (گاهی سه پایه با شیلد) هستند. این سنسورها خودکفا هستند؛ یعنی با عبور دندانههای فلایویل از جلوی آهنربای سنسور، جریان الکتریسیته متناوب (AC) تولید میکنند.
سنسورهای اثر هال (Hall Effect)
این سنسورها تکنولوژی پیچیدهتری دارند و معمولاً در خودروهای چینی و کرهای جدید استفاده میشوند. سنسور اثر هال دارای ۳ پایه است: تغذیه (۵ یا ۱۲ ولت)، بدنه و سیگنال خروجی. خروجی این سنسور به صورت دیجیتال (مربعی) است و دقت بسیار بالاتری دارد. در مباحث آموزش تعمیرات کیا و هیوندای، تاکید زیادی بر شناخت این سنسورها داریم، چرا که حساسیت بالایی نسبت به نوسانات ولتاژ دارند.
نحوه تشخیص سنسورهای ۲ سیم و ۳ سیم از روی نقشه سیمکشی
برای تشخیص سریع، به تعداد سیمهای سوکت نگاه کنید:
- ۲ سیم: قطعاً القایی است.
- ۳ سیم: میتواند القایی (سیم سوم شیلد است برای جلوگیری از نویز) یا اثر هال باشد.
در اینجاست که تسلط بر نقشهخوانی اهمیت پیدا میکند. اگر در نقشه، یکی از سیمها به ولتاژ مرجع متصل بود، سنسور از نوع اثر هال است.
روشهای تست سنسور دور موتور ویژه متخصصین انژکتور
یک تعمیرکار حرفهای پیش از تعویض قطعه، آن را تست میکند. هزینه اشتباه در تشخیص، از دست رفتن اعتماد مشتری و ضرر مالی است.
۱. تست اهمی با مولتیمتر (ویژه سنسورهای القایی)
سادهترین راه برای تست سنسورهای دو سیم، اندازهگیری مقاومت داخلی آنهاست.
- مولتیمتر را روی رنج ۲۰۰ یا ۲۰۰۰ اهم قرار دهید.
- دو پروب را به پایههای سنسور بزنید.
- مقاومت استاندارد معمولاً بین ۳۰۰ تا ۹۰۰ اهم است (بسته به نوع خودرو).
- هشدار: هرگز سنسورهای اثر هال را با اهممتر تست نکنید؛ این کار میتواند به مدارات داخلی سنسور آسیب بزند.
۲. تحلیل شکلموج سنسور دور موتور در اسیلوسکوپ
اسیلوسکوپ، چشم تعمیرکار است. با اتصال اسیلوسکوپ به پایه سیگنال، میتوانید سلامت دندههای فلایویل را هم بررسی کنید.
- در سنسور القایی، باید یک موج سینوسی با دامنه متغیر ببینید.
- در سنسور اثر هال، باید یک موج مربعی تمیز با لبههای تیز مشاهده شود.
- شناسایی دنده شکستهها: اگر در شکلموج، ناپیوستگی غیرعادی (به جز فاصله دو دنده حذف شده برای موقعیت پیستون یک) دیدید، یعنی فلایویل آسیب دیده یا پلیسه گرفته است.
| ویژگی | سنسور القایی (Inductive) | سنسور اثر هال (Hall Effect) |
| تعداد پایه | ۲ یا ۳ پایه | ۳ پایه |
| نوع سیگنال | آنالوگ (سینوسی) | دیجیتال (مربعی) |
| نیاز به تغذیه | ندارد | دارد (۵ یا ۱۲ ولت) |
| حساسیت به نویز | بالا | پایین |
| دقت | متوسط | بسیار بالا |
کدهای خطای سنسور دور موتور در دستگاه دیاگ
هنگام استفاده از دیاگ، ممکن است با کدهای خطای زیر مواجه شوید. تحلیل درست این کدها نیمی از راه عیبیابی است:
- کد خطای P0335: خطای کلی در مدار سنسور. ممکن است سنسور سوخته باشد یا سیمکشی قطع باشد.
- کد خطای P0336: سیگنال خارج از محدوده است. معمولاً به دلیل کثیفی سر سنسور یا لقی فلایویل رخ میدهد.
- کد خطای P0337: مربوط به ولتاژ پایین ورودی سنسور.
- کد خطای P0338: مربوط به ولتاژ بالای ورودی سنسور.
- کد خطای P0339: خطای لحظهای که معمولاً به دلیل شل بودن سوکت یا نویزهای شدید سیستم جرقه ایجاد میشود.
سنسور دور موتور در خودروهای داخلی و چینی کجاست؟
محل نصب سنسور در خودروهای مختلف متفاوت است، اما معمولاً در نزدیکی فلایویل یا پولی میللنگ قرار دارد:
- خانواده پژو و سمند: روی پوسته گلدانی گیربکس، دقیقا بالای دندههای فلایویل.
- پراید و تیبا: روی قاب زنجیر یا نزدیکی پولی میللنگ.
- خودروهای چینی (مثل امویام و جک): در اکثر مدلها روی پوسته گیربکس است، اما در برخی مدلهای جدید، سنسور در سمت پولی میللنگ تعبیه شده است.
- کیا و هیوندای: در مدلهایی مثل سانتافه یا اپتیما، سنسور معمولاً در بلوک سیلندر و در نزدیکی فلایویل قرار گرفته و دسترسی به آن کمی دشوارتر است.
علت کثیفی سر سنسور دور موتور و تاثیر آن بر پارامترهای موتور
از آنجا که سنسورهای دور موتور (بهویژه القایی) دارای آهنربا هستند، برادههای فلزی ناشی از سایش دیسک و صفحه یا استارت زدن را به خود جذب میکنند. تجمع این برادهها باعث ایجاد فاصله هوایی (Air Gap) کاذب شده و دقت سیگنال را کاهش میدهد. در نتیجه کپ کردنهای بیدلیل و بد کار کردن موتور در دورهای بالا رخ میدهد. یک تمیزکاری ساده با اسپری ناهید یا بنزین، گاهی معجزه میکند.
نتیجهگیری
سنسور دور موتور (CKP) کلیدیترین قطعه برای روشن شدن و پایداری عملکرد موتور است. خرابی آن میتواند از یک ریپ زدن ساده تا خاموشی کامل خودرو را شامل شود. برای عیبیابی دقیق:
- ابتدا نوع سنسور (القایی یا اثر هال) را مشخص کنید.
- با استفاده از دیاگ، کدهای خطا را بازخوانی کنید.
- در صورت نیاز، از تست اهمی یا تحلیل با اسیلوسکوپ استفاده کنید.
- همیشه قبل از تعویض، تمیزی سر سنسور و سلامت سوکت را چک کنید.
سوالات متداول
۱. آیا با خرابی سنسور دور موتور، خودرو حتماً خاموش میشود؟
در اکثر خودروهای قدیمی بله، خودرو روشن نمیشود. اما در برخی خودروهای پیشرفتهتر، ایسیو با استفاده از سیگنال سنسور میلسوپاپ (به عنوان بکآپ)، موتور را در حالت اضطراری روشن نگه میدارد.
۲. فاصله استاندارد سنسور تا فلایویل چقدر باید باشد؟
این فاصله که به آن Air Gap میگویند، معمولاً بین ۰.۸ تا ۱.۵ میلیمتر است. لقی سنسور یا تاب داشتن فلایویل میتواند این فاصله را تغییر داده و باعث ایجاد خطا شود.
۳. چرا خودرو فقط وقتی گرم میشود، خاموش شده و دیگر روشن نمیشود؟
این یکی از نشانههای کلاسیک خرابی سنسور دور موتور القایی است. سیمپیچ داخلی سنسور بر اثر حرارت منبسط شده و قطع میشود. پس از سرد شدن، اتصال برقرار شده و خودرو دوباره روشن میشود. در این حالت سنسور باید تعویض شود.
