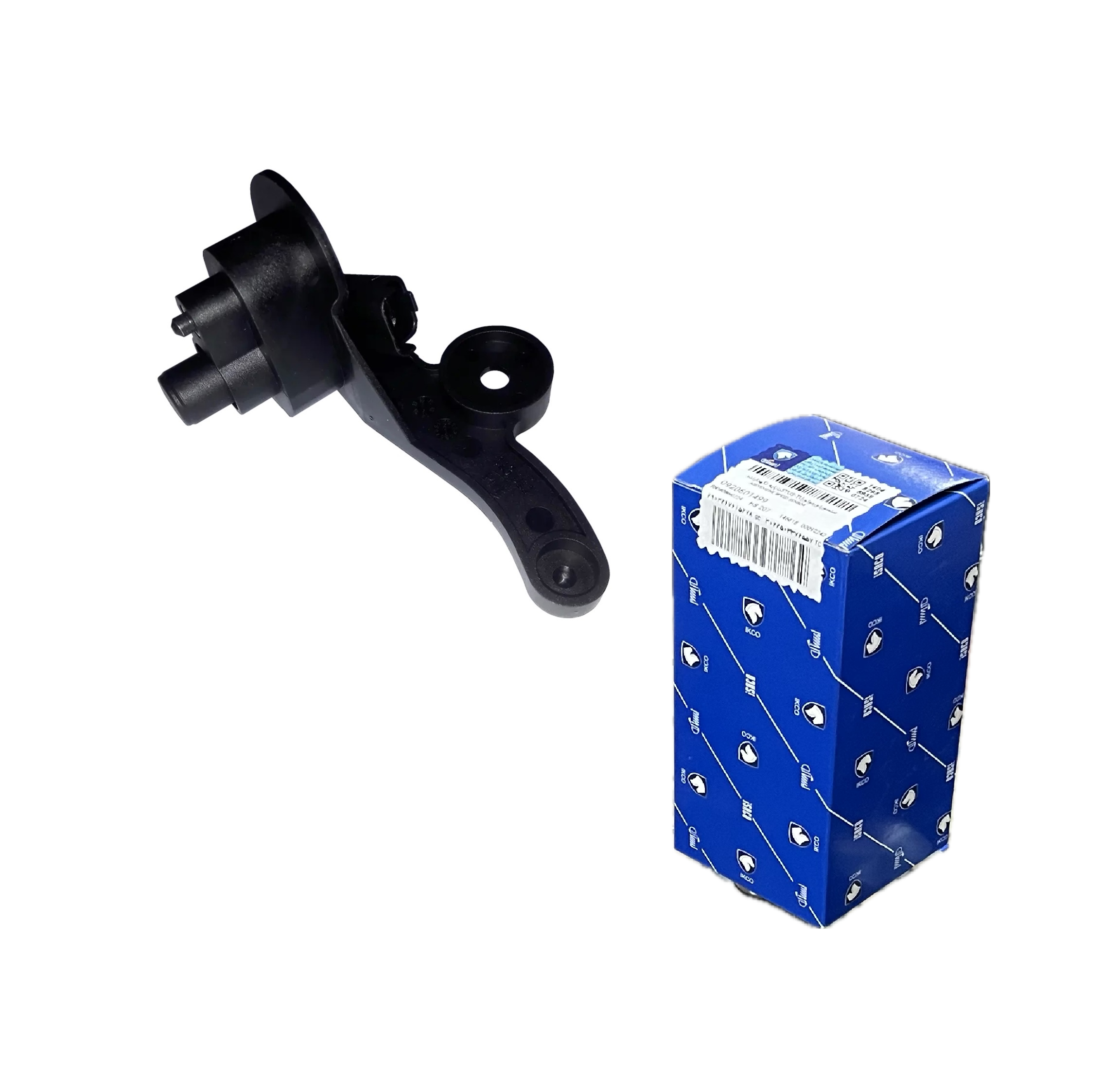

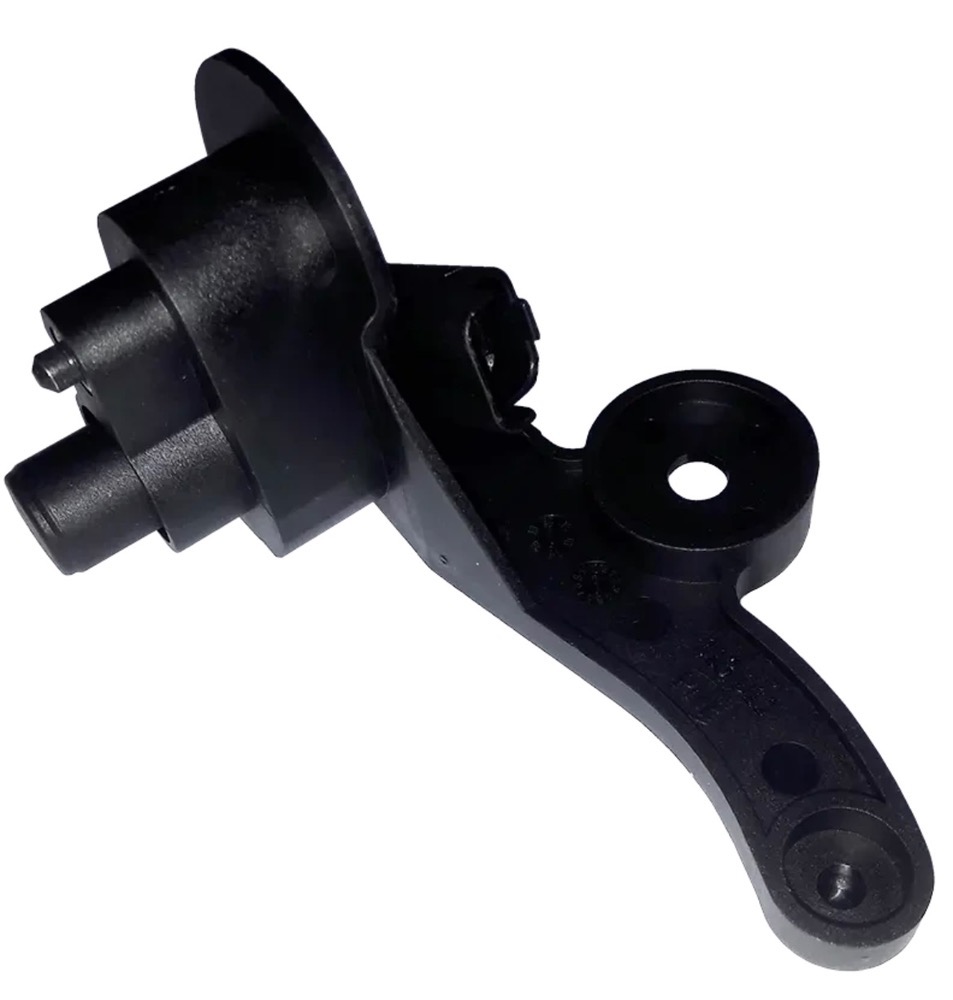

سنسور سرعت (کیلومتر) TU3-TU5-TU5Pباپایه نگهدارنده پژو ، به عنوان یکی از دقیقترین تجهیزات در سبد لوازم یدکی ایران خودرو، نقش مبدل انرژی مکانیکی به سیگنالهای الکتریکی را ایفا میکند. این سنسور با پایش مداوم دوران خروجی گیربکس، دادههای لازم را برای نمایش سرعت در پنل پشت فرمان و تنظیم پاشش سوخت توسط ECU فراهم میآورد.در خودروهای مدرن و نیمهمدرن، سنسور سرعت خودرو (VSS) وظیفهای فراتر از تکان دادن عقربه کیلومترشمار دارد.سنسور دور موتور (Crankshaft Position Sensor) نقش حیاتی در عملکرد صحیح موتور را ایفا میکند، بهویژه در خودروهای پژو 206 با موتورهای TU5 و TU3. این سنسور با کد فنی 0920601499 از برند ایساکو، طراحی و ساخته شده تا اطلاعات دقیقی از موقعیت و سرعت چرخش میللنگ را به واحد کنترل الکترونیکی (ECU) منتقل کند.
محصولات مرتبط
معرفی محصول

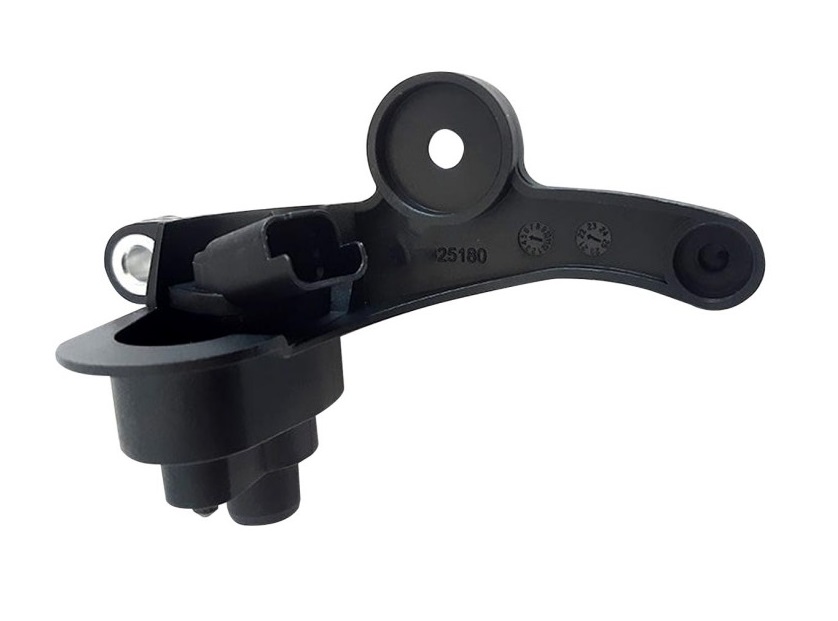

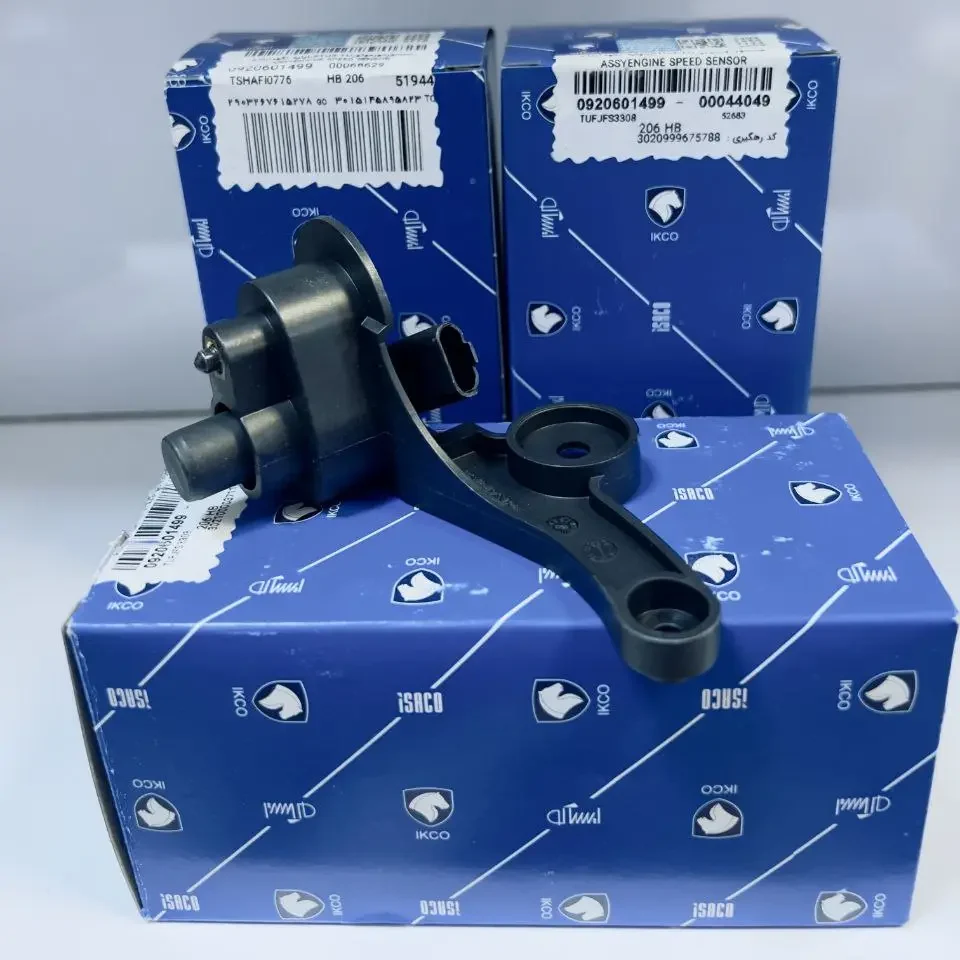

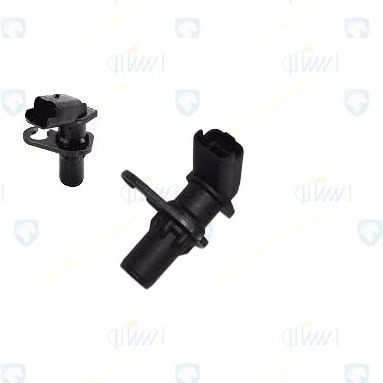

سنسور دور موتور (Crankshaft Position Sensor) نقش حیاتی در عملکرد صحیح موتور را ایفا میکند، بهویژه در خودروهای پژو 206 با موتورهای TU5 و TU3. این سنسور با کد فنی 0920601499 از برند ایساکو، طراحی و ساخته شده تا اطلاعات دقیقی از موقعیت و سرعت چرخش میللنگ را به واحد کنترل الکترونیکی (ECU) منتقل کند.
ویژگیها و مشخصات فنی:
- دقت و حساسیت بالا: این سنسور با دقت بالا عمل میکند تا اطلاعات حیاتی برای زمانبندی احتراق و تزریق سوخت را فراهم کند. با انتقال دقیق اطلاعات به ECU، به بهینهسازی عملکرد موتور کمک میکند.
- سازگاری با موتورها: این سنسور بهطور خاص برای موتورهای TU5 و TU3 طراحی شده است، که در بسیاری از مدلهای پژو 206 بهکار رفتهاند. این تطابق موجب افزایش بهرهوری و عملکرد مناسب حسگر در شرایط مختلف میشود.
- کیفیت ساخت برتر: سنسور دور موتور ایساکو با استفاده از مواد اولیه با کیفیت و استانداردهای تولیدی بالا ساخته شده است، که این امر باعث اطمینان از دوام و طول عمر بیشتر آن میشود.
اهمیت سنسور دور موتور در پژو 206:
- بهینهسازی احتراق و مصرف سوخت: سنسور با ارائه اطلاعات دقیق از موقعیت میللنگ، زمانبندی جرقهزنی و تزریق سوخت را بهبود میبخشد، که به مصرف بهینه سوخت کمک میکند.
- پایداری در عملکرد موتور: با انتقال اطلاعات صحیح و دقیق، از اختلال در عملکرد موتور و مشکلات ناشی از زمانبندی نادرست جلوگیری میکند.
- کاهش احتمال خطا و خرابی موتور: این سنسور کمک میکند تا مشکلات احتمالی در مراحل اولیه شناسایی شده و از خرابیهای بزرگتری جلوگیری شود.
نتیجهگیری:
سنسور دور موتور ایساکو با کد فنی 0920601499 انتخابی مناسب و مطمئن برای حفظ و بهینهسازی عملکرد موتور پژو 206 با موتورهای TU5 و TU3 است. این سنسور با دقت بالا، کیفیت ساخت برتر و پشتیبانی خوب از سوی برند ایساکو، به افزایش کارایی و کاهش مشکلات ناشی از خرابی موتور کمک میکند.
همه چیز درباره سنسور دور موتور , علایم خرابی و نحوه تشخیص آن
سنسور دور موتور چیست؟
سنسور دور موتور مهمترین سنسور سیستم مدیریت موتور است. علاوه بر سرعت ، این سنسور همراه با چرخ ماشه موقعیت میل لنگ را تعیین می کند.
سنسور دور موتور چگونه کار میکند؟
میل لنگ به پیستون ها و از طریق چرخ دنده و کلاچ به گیربکس متصل می شود ، حرکت های خطی بالا و پایین پیستون ها را به حرکت چرخشی تبدیل می کند.
این چرخش میل لنگ همان چیزی است که به موتور نیرو می بخشد و باعث حرکت خودرو می شود. سنسور سرعت و موقعیت میل لنگ این سرعت چرخش و همچنین موقعیت میل لنگ را ردیابی می کند.
میل بادامک که توسط یک تسمه یا زنجیر تایمینگ توسط میل لنگ رانده می شود و با نیمی از سرعت میل لنگ می چرخد ، دریچه ها را باز و بسته می کند. در نزدیکی نصب شده ، سنسور موقعیت میل بادامک وظیفه اندازه گیری موقعیت میل بادامک را بر عهده دارد.
این سیگنال ، همراه با موقعیت میل لنگ ، برای تعیین اینکه کدام سیلندر در حال حاضر در جریان برق است استفاده می شود. ECU برای تعیین زمان تزریق سوخت و کار با شمع به این سیگنال نیاز دارد.
علائم خرابی سنسور دور موتور؛ از روشن نشدن خودرو تا کاتآف زودرس
سنسور دور موتور حکم «ضربانسنج» قلب خودرو را دارد. اگر این سنسور دادههای درستی به واحد کنترل الکترونیکی (ECU) ارسال نکند، مغز خودرو عملاً فلج میشود. اما خرابی این قطعه همیشه به یک شکل ظاهر نمیشود.
چرا با خرابی سنسور CKP، پمپ بنزین و جرقه قطع میشود؟
این یکی از رایجترین سوالات هنرجویان در دورههای آموزش برق خودرو است. منطق ایسیو ساده است: «اگر دور موتور صفر است، پس موتور خاموش است؛ پس دلیلی برای پاشش سوخت و جرقه زنی وجود ندارد.»
وقتی سنسور دور موتور خراب میشود یا سیمکشی آن قطع میگردد، ایسیو سیگنالی دریافت نمیکند. در نتیجه، فرمان فعالسازی رله دوبل (برای پمپ بنزین) و فرمان آتش به کویلها صادر نمیشود. در این حالت، خودرو استارت میخورد اما به دلیل نبود سوخت و جرقه، روشن نخواهد شد.
تحلیل لرزش و کپ کردن موتور در دورهای بالا
گاهی سنسور کاملاً سوخته نیست، بلکه نیمسوز شده یا کثیف است. در این شرایط، در دورهای پایین (Idle) خودرو به خوبی کار میکند، اما با افزایش دور موتور و نیاز به دقت بالاتر در زمانبندی (Timing)، سنسور دچار خطا میشود. این موضوع منجر به «لرزش موتور»، «کپ کردن» یا «کاتآف زودرس» (مثلا در ۳۰۰۰ دور بر دقیقه) میشود. در خودروهای مدرنتر، این اختلال میتواند باعث روشن شدن چراغ چک و افت توان شدید (Limp Mode) شود.
تفاوت سنسور دور موتور القایی و اثر هال
شناخت نوع سنسور، اولین قدم در عیبیابی است. اگر ندانید با چه نوع تکنولوژیای طرف هستید، ممکن است با یک تست اشتباه، هم سنسور و هم ایسیو را بسوزانید.
سنسورهای القایی (Inductive)
این سنسورها که در اکثر خودروهای داخلی (مانند پژو ۴۰۵، سمند و پراید) دیده میشوند، دارای دو پایه (گاهی سه پایه با شیلد) هستند. این سنسورها خودکفا هستند؛ یعنی با عبور دندانههای فلایویل از جلوی آهنربای سنسور، جریان الکتریسیته متناوب (AC) تولید میکنند.
سنسورهای اثر هال (Hall Effect)
این سنسورها تکنولوژی پیچیدهتری دارند و معمولاً در خودروهای چینی و کرهای جدید استفاده میشوند. سنسور اثر هال دارای ۳ پایه است: تغذیه (۵ یا ۱۲ ولت)، بدنه و سیگنال خروجی. خروجی این سنسور به صورت دیجیتال (مربعی) است و دقت بسیار بالاتری دارد. در مباحث آموزش تعمیرات کیا و هیوندای، تاکید زیادی بر شناخت این سنسورها داریم، چرا که حساسیت بالایی نسبت به نوسانات ولتاژ دارند.
نحوه تشخیص سنسورهای ۲ سیم و ۳ سیم از روی نقشه سیمکشی
برای تشخیص سریع، به تعداد سیمهای سوکت نگاه کنید:
- ۲ سیم: قطعاً القایی است.
- ۳ سیم: میتواند القایی (سیم سوم شیلد است برای جلوگیری از نویز) یا اثر هال باشد.
در اینجاست که تسلط بر نقشهخوانی اهمیت پیدا میکند. اگر در نقشه، یکی از سیمها به ولتاژ مرجع متصل بود، سنسور از نوع اثر هال است.
روشهای تست سنسور دور موتور ویژه متخصصین انژکتور
یک تعمیرکار حرفهای پیش از تعویض قطعه، آن را تست میکند. هزینه اشتباه در تشخیص، از دست رفتن اعتماد مشتری و ضرر مالی است.
۱. تست اهمی با مولتیمتر (ویژه سنسورهای القایی)
سادهترین راه برای تست سنسورهای دو سیم، اندازهگیری مقاومت داخلی آنهاست.
- مولتیمتر را روی رنج ۲۰۰ یا ۲۰۰۰ اهم قرار دهید.
- دو پروب را به پایههای سنسور بزنید.
- مقاومت استاندارد معمولاً بین ۳۰۰ تا ۹۰۰ اهم است (بسته به نوع خودرو).
- هشدار: هرگز سنسورهای اثر هال را با اهممتر تست نکنید؛ این کار میتواند به مدارات داخلی سنسور آسیب بزند.
۲. تحلیل شکلموج سنسور دور موتور در اسیلوسکوپ
اسیلوسکوپ، چشم تعمیرکار است. با اتصال اسیلوسکوپ به پایه سیگنال، میتوانید سلامت دندههای فلایویل را هم بررسی کنید.
- در سنسور القایی، باید یک موج سینوسی با دامنه متغیر ببینید.
- در سنسور اثر هال، باید یک موج مربعی تمیز با لبههای تیز مشاهده شود.
- شناسایی دنده شکستهها: اگر در شکلموج، ناپیوستگی غیرعادی (به جز فاصله دو دنده حذف شده برای موقعیت پیستون یک) دیدید، یعنی فلایویل آسیب دیده یا پلیسه گرفته است.
| ویژگی | سنسور القایی (Inductive) | سنسور اثر هال (Hall Effect) |
| تعداد پایه | ۲ یا ۳ پایه | ۳ پایه |
| نوع سیگنال | آنالوگ (سینوسی) | دیجیتال (مربعی) |
| نیاز به تغذیه | ندارد | دارد (۵ یا ۱۲ ولت) |
| حساسیت به نویز | بالا | پایین |
| دقت | متوسط | بسیار بالا |
کدهای خطای سنسور دور موتور در دستگاه دیاگ
هنگام استفاده از دیاگ، ممکن است با کدهای خطای زیر مواجه شوید. تحلیل درست این کدها نیمی از راه عیبیابی است:
- کد خطای P0335: خطای کلی در مدار سنسور. ممکن است سنسور سوخته باشد یا سیمکشی قطع باشد.
- کد خطای P0336: سیگنال خارج از محدوده است. معمولاً به دلیل کثیفی سر سنسور یا لقی فلایویل رخ میدهد.
- کد خطای P0337: مربوط به ولتاژ پایین ورودی سنسور.
- کد خطای P0338: مربوط به ولتاژ بالای ورودی سنسور.
- کد خطای P0339: خطای لحظهای که معمولاً به دلیل شل بودن سوکت یا نویزهای شدید سیستم جرقه ایجاد میشود.
سنسور دور موتور در خودروهای داخلی و چینی کجاست؟
محل نصب سنسور در خودروهای مختلف متفاوت است، اما معمولاً در نزدیکی فلایویل یا پولی میللنگ قرار دارد:
- خانواده پژو و سمند: روی پوسته گلدانی گیربکس، دقیقا بالای دندههای فلایویل.
- پراید و تیبا: روی قاب زنجیر یا نزدیکی پولی میللنگ.
- خودروهای چینی (مثل امویام و جک): در اکثر مدلها روی پوسته گیربکس است، اما در برخی مدلهای جدید، سنسور در سمت پولی میللنگ تعبیه شده است.
- کیا و هیوندای: در مدلهایی مثل سانتافه یا اپتیما، سنسور معمولاً در بلوک سیلندر و در نزدیکی فلایویل قرار گرفته و دسترسی به آن کمی دشوارتر است.
علت کثیفی سر سنسور دور موتور و تاثیر آن بر پارامترهای موتور
از آنجا که سنسورهای دور موتور (بهویژه القایی) دارای آهنربا هستند، برادههای فلزی ناشی از سایش دیسک و صفحه یا استارت زدن را به خود جذب میکنند. تجمع این برادهها باعث ایجاد فاصله هوایی (Air Gap) کاذب شده و دقت سیگنال را کاهش میدهد. در نتیجه کپ کردنهای بیدلیل و بد کار کردن موتور در دورهای بالا رخ میدهد. یک تمیزکاری ساده با اسپری ناهید یا بنزین، گاهی معجزه میکند.
نتیجهگیری
سنسور دور موتور (CKP) کلیدیترین قطعه برای روشن شدن و پایداری عملکرد موتور است. خرابی آن میتواند از یک ریپ زدن ساده تا خاموشی کامل خودرو را شامل شود. برای عیبیابی دقیق:
- ابتدا نوع سنسور (القایی یا اثر هال) را مشخص کنید.
- با استفاده از دیاگ، کدهای خطا را بازخوانی کنید.
- در صورت نیاز، از تست اهمی یا تحلیل با اسیلوسکوپ استفاده کنید.
- همیشه قبل از تعویض، تمیزی سر سنسور و سلامت سوکت را چک کنید.
سوالات متداول
۱. آیا با خرابی سنسور دور موتور، خودرو حتماً خاموش میشود؟
در اکثر خودروهای قدیمی بله، خودرو روشن نمیشود. اما در برخی خودروهای پیشرفتهتر، ایسیو با استفاده از سیگنال سنسور میلسوپاپ (به عنوان بکآپ)، موتور را در حالت اضطراری روشن نگه میدارد.
۲. فاصله استاندارد سنسور تا فلایویل چقدر باید باشد؟
این فاصله که به آن Air Gap میگویند، معمولاً بین ۰.۸ تا ۱.۵ میلیمتر است. لقی سنسور یا تاب داشتن فلایویل میتواند این فاصله را تغییر داده و باعث ایجاد خطا شود.
۳. چرا خودرو فقط وقتی گرم میشود، خاموش شده و دیگر روشن نمیشود؟
این یکی از نشانههای کلاسیک خرابی سنسور دور موتور القایی است. سیمپیچ داخلی سنسور بر اثر حرارت منبسط شده و قطع میشود. پس از سرد شدن، اتصال برقرار شده و خودرو دوباره روشن میشود. در این حالت سنسور باید تعویض شود.
